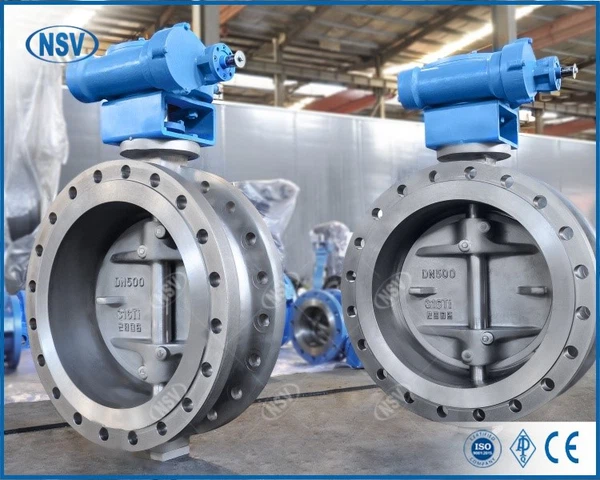

A pillangószelep egy egyszerű szerkezetű negyed{0}}fordulatszabályozó szelep, amelyet elsősorban a közeg be--ki- vagy fojtószabályozására használnak alacsony-nyomású csőrendszerekben. Zárótagja -közönségesen tárcsaként vagy pillangólemezként-kör alakú, és egy központi tengely körül forog a nyitás, zárás vagy az áramlás szabályozása érdekében. A pillangószelepek sokféle folyadék szabályozására alkalmasak, beleértve a levegőt, vizet, gőzt, korrozív közegeket, iszapokat, olajokat, folyékony fémeket és radioaktív anyagokat. A csővezeték-rendszerekben elsősorban szigetelési és áramlásszabályozási{8}}funkciókat látnak el. A szeleptestbe szerelt tárcsa saját tengelye körül forog, hogy teljesítse ezeket a működési célokat.
1. Működési elv
A pillangószelep egy tárcsa alakú záróelemet használ, amely körülbelül 90 fokkal elfordul a folyadékáramlás nyitásához, zárásához vagy modulálásához. Az elmúlt évtizedben az egyik leggyorsabban-növekvő szeleptípussá vált egyszerű felépítésének, kompakt méretének, könnyű súlyának, alacsony anyagfelhasználásának, kis beépítési helyének, alacsony üzemi nyomatékának, könnyű kezelhetőségének, gyors működtetésének, valamint kiváló áramlásszabályozási és tömítési teljesítményének köszönhetően.
2. Szerkezeti elemek
A pillangószelep elsősorban a következő alkatrészekből áll:
Szeleptest: Jellemzően hengeres, rövid -–-felület mérettel, amely a belső lemezt tartalmazza.
szár (tengely): A nyomatékot a működtető szerkezetről vagy a kézikerékről a tárcsára továbbítja.
Korong (pillangó tányér): Az áramlást{0}}szabályozó elem, amely a testen belül forog.
Ülés (tömítőgyűrű): Biztosítja azt a tömítőfelületet, amelyhez a tárcsa zárva tömít.
3. Előnyök
Kiváló áramlásszabályozási jellemzők
Teljesen nyitott állapotban az egyetlen áramlási ellenállás a tárcsa vastagsága, ami minimális nyomásesést eredményez a szelepen. Rövid szerkezeti hosszával, alacsony teljes magasságával és gyors működésével kombinálva a pillangószelep kiváló áramlásmodulációs képességeket kínál.
Széles körben használják nagy{0}}átmérőjű fojtóalkalmazásokban
Körülbelül 15 és 70 fokos tárcsaforgás között a szelep érzékeny és pontos áramlásszabályozást biztosít, így különösen elterjedt a nagy-furatú fojtóberendezéseknél.
Kompakt, könnyű és költséghatékony{0}}
A vékony fémtárcsa áramlásszabályozó elemként való felhasználása minimálisra csökkenti a helyigényt, miközben megőrzi a kellő szilárdságot. Kompakt kialakítása alkalmas szűk helyeken történő telepítésekhez. Nagy-átmérőjű csővezetékeknél a pillangószelepek lényegesen kevesebb anyagot fogyasztanak, mint az olyan alternatívák, mint a golyósszelepek, ami alacsonyabb gyártási költségeket eredményez.
Gyors és hatékony tömítés
A szelep gyors{0}}elzárást és megbízható tömítést tesz lehetővé, így jól-alkalmas a nagy-precíziós áramlásszabályozási alkalmazásokhoz.
Alacsony nyomásesés és nagynyomású helyreállítás
Annak ellenére, hogy a tárcsa az áramlási áramban marad, a nyomásveszteség minimális. Ez az alacsony ΔP csökkenti a szivattyúzási energiaigényt, és az áramvonalas kialakítás lehetővé teszi a gyors nyomás-visszanyerést.
Alacsony karbantartási igény
A kevesebb belső alkatrésznek köszönhetően, és nincsenek üregek vagy zsebek, ahol közeg vagy törmelék halmozódhat fel, a pillangószelepek kevesebb karbantartást igényelnek. A beszerelés egyszerű-általában a szomszédos csőkarimák közötti csavarozással, hegesztés nélkül.
Egyszerű működés
Könnyű és kompakt kialakításának köszönhetően a szelep működtetéséhez alacsony nyomaték szükséges. A vékony tárcsa minimális folyadéksúrlódást tapasztal, ami lehetővé teszi a zökkenőmentes működést minimális erővel.
Az automatizálás egyszerűsége
A kis hajtóművek elegendő nyomatékot biztosítanak a működéshez, csökkentve a tőke- és az üzemeltetési költségeket. Ezek a kompakt működtetők kevesebb energiát fogyasztanak, és minimális költségekkel járnak a szelepegységben.
4. Hátrányok
Nem alkalmas nagy{0}}nyomású fojtásra
A pillangószelepek általában az alacsony{0}nyomású fojtóalkalmazásokra korlátozódnak, a hatékony szabályozás pedig általában a 30 és 80 fok közötti tárcsanyílásokra korlátozódik.
Kavitációra és fojtott áramlásra érzékeny
Nyitott helyzetben a tárcsa részben elzárja az áramlási utat, elősegítve a turbulenciát és növelve a kavitáció kockázatát. Ezenkívül részecskék halmozódhatnak fel a lemez körül, fokozva a kopást és az eróziót.
Viszonylag alacsonyabb korrózióállóság
A toló- vagy golyósszelepekhez képest a pillangószelepek kisebb korrózióállóságot mutatnak. A folyadék folyamatos behatolása idővel ronthatja a lemezt, ami veszélyezteti a tömítés integritását,{1}}különösen viszkózus vagy koptató jellegű munkáknál.
Nem kompatibilis a Pigging műveletekkel
Még teljesen nyitott állapotban is a tárcsa benyúlik a csővezeték furatába, akadályozva a csővezeték tisztítását, és lehetetlenné teszi a pillangószelepeket tartalmazó vezetékekben a tömítést.
5. Telepítési útmutató
Telepítés és karbantartás
A telepítés során győződjön meg arról, hogy a lemez a helyén vanteljesen zárt helyzetben.
Anyitott pozícióa megadott tárcsaforgási szög alapján kell meghatározni.
A pillangószelepekhez, amelyek abypass szelep, nyissa ki a bypass szelepet a főszelep működtetése előtt.
Mindig kövesse a gyártó beszerelési utasításait. Nagy teljesítményű-szelepekhez biztosítson arobusztus támasztóalap.
Építési és szerelési bevált gyakorlatok
Ellenőrizze, hogy aa telepítés helye, magassága és áramlási irányamegfeleljen a műszaki tervezési előírásoknak, és győződjön meg arról, hogy minden csatlakozás biztonságos és szivárgásmentes{0}}.
Szigetelt csővezetékeken,a kézi szelep fogantyúi nem mutathatnak lefelé.
Végezzen aszemrevételezésseltelepítés előtt. A szelep adattáblájának meg kell felelnie a hatályos szabványoknak.
Szelepekhez aa névleges nyomás meghaladja az 1,0 MPa-tvagy azok, akik mintleválasztó szelepek a fővezetékeken, teljesíteni
hidrosztatikai szilárdsági és szivárgási vizsgálatoküzembe helyezés előtt:
Erőpróba: 1,5× névleges nyomás 5 percnél nagyobb vagy azzal egyenlő; a testből vagy a csomagolásból való szivárgás nem elfogadható.
Tömítés teszt: 1,1× névleges nyomás a vonatkozó szabványok által meghatározott időtartamra; az elfogadáshoz nulla szivárgás szükséges a lemez{1}}ülés interfészén.
